螺翼式水表

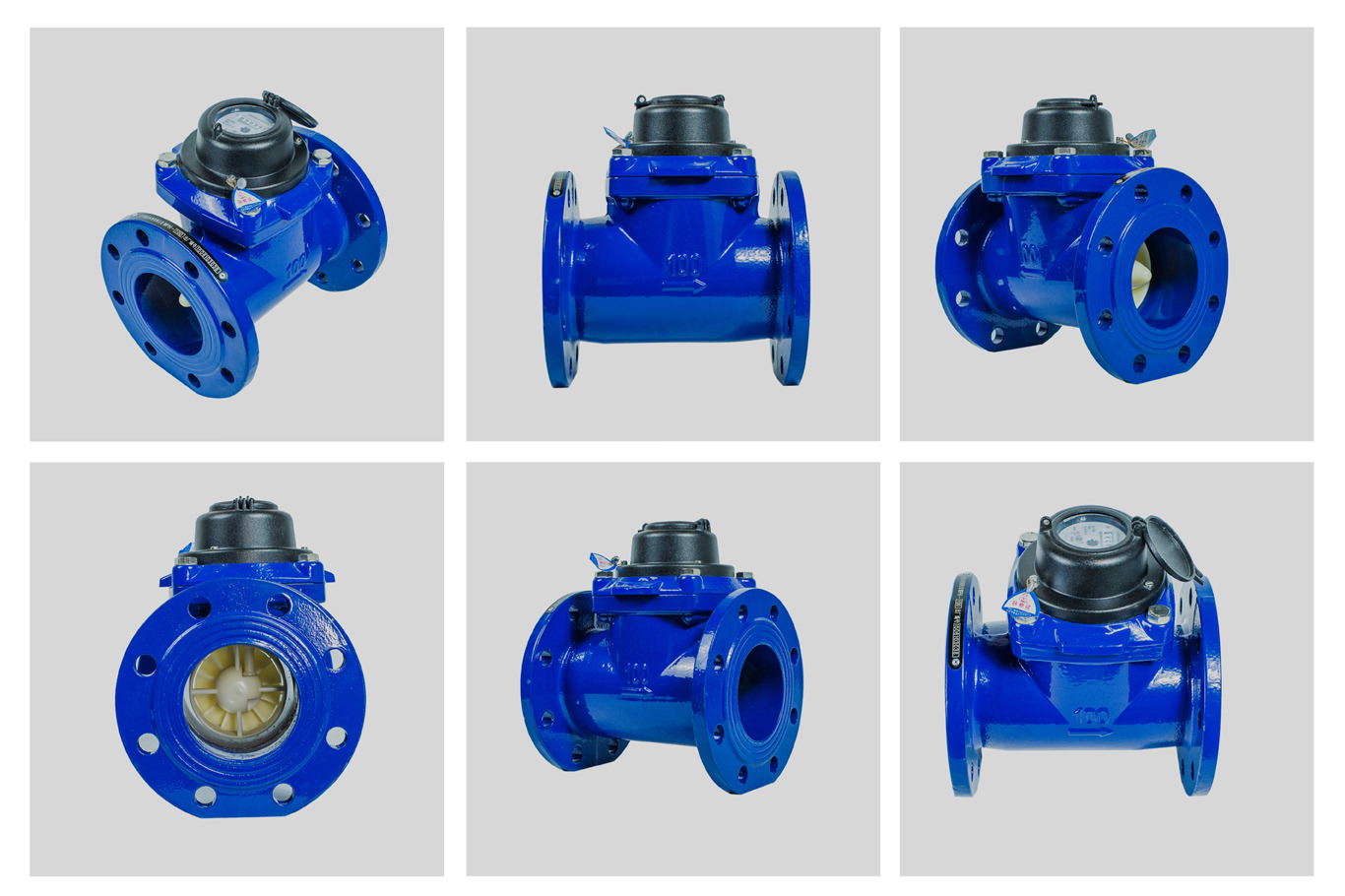

LXLG水平螺翼可拆式水表

LXLG水平螺翼可拆式水表

干式磁传结构,保证计数器整洁,显示清晰

立即咨询

咨询电话 :186-0378-0816

微信:18603780816邮箱:497343898@qq.com

产品详情

LXLG水平螺翼可拆式水表
Ø  特性:

u  干式磁传结构,保证计数器整洁,显示清晰。
u  流通能力大,压力损失小,性能曲线稳定。
u  测量机芯可更换,拆装方便。
u  采用不锈钢紧固件及环氧树脂粉末壳内外喷涂,最大限度防锈,延长产品使用寿命。
u  测量机构通用性好,磁性连接,传动阻力小,运转灵敏可靠。
u  计数器真空密封,防冷凝雾化,可常年保持读数清晰准确。

Ø  使用条件:
u  温度等级:冷水表T30,热水表 T30/90
u  水压等级:MAP10

Ø  安装方式:
u  水平安装
u  需外加滤水器。
u  水表的进水/出水口需要直管段。

Ø  主要技术参数:
公称口径(mm) 流量范围 常用流量Q3 过载流量Q4 分界流量Q2 最小流量Q1 最小读数 最大读数
Q3/Q1 Q2/Q1 m3/h m3
40 80 1.6 40 50 0.8 0.5 0.001 999999
50 80 1.6 40 50 0..8 0.5 0.001 999999
65 80 1.6 63 78.75 1.4 0.79 0.001 999999
80 80 1.6 100 125 2.0 1.25 0.001 999999
100 80 1.6 160 200 3.2 2.0 0.001 999999
150 80 1.6 400 500 8.0 5.0 0.001 9999999
200 80 1.6 630 800 12.6 7.88 0.001 9999999

Ø  外形尺寸及重量:
口径(mm)

连接法兰 参考重量
L H h 法兰外径D 螺栓孔中心直径D1(MM) 连接螺栓数量 KG
40 200 198 69 150 110 4*M16 8.3
50 200 205 75 165 125 4*M16 10
65 200 218 85 185 145 4*M16 12.5
80 225 280 95 200 160 8*M16 13.6
100 250 290 105 220 180 8*M16 18.3
150 300 320 135 285 240 8*M20 28
200 350 365 162 340 295 12*M20 44.8


Ø  性能曲线图:
u  示值误差
A低区(Q1≤Q<Q2)最大允许误差为±5%
B当水温≤30℃时,高区(Q2≤Q<Q4)最大允许误差为±2%
  当水温>30℃时,高区(Q2≤Q<Q4)最大允许误差为±3%
