nb远传电磁水表是为供水用水企业专门设计的计量仪表,按照GB/T778-2018新水表标准。nb智能电磁水表确保水表在高污染腐蚀环境内使用,具极高灵敏度的电池供电电磁水表。
产品概述:nb远传电磁水表
概述
nb远传电磁水表是专门针对水司大用户贸易计量设计的智能水表, 具有较高的计量范围( R160. R400) , 特别适用于流量变化较大场合。智能转换器具有NB-IOT无线远程通信功能,实现供水计量数据的远程通信,是供水用水企业计量升级的良好选择。
特性
1、电磁水表采用电磁流量传感技术 法拉第电磁感应定律。
2、电磁水表转换器低功耗、励磁,采用密封工艺。
3、电磁水表线性度好,超大量程比。
4、电磁水表精度高(1级)。
5、电磁水表无阻流件,压力损失小。
6、电磁水表采用双向计量。
7、采用304不锈钢传感器防水、防电磁干扰、防腐蚀功能。
8、具有IP68防护等级,长时间浸水正常工作。
9、微功耗远程测控终端RS485采集功能:终端具有RS485通讯接口,RS485支持标准的MODBUS-RTU和CJ-188协议的仪表数据采集,兼容目前国际、国内主流的流量仪表协议数据采集。
10、微功耗远程测控终端脉冲采集功能:终端支持脉冲机械表的单、双、三脉冲信号采集,兼容霍尔信号和干簧管信号采集,具有正反向计量功能。
11、模拟信号采集:终端具有两路模拟量信号采集接口,一路电压信号采集,兼容0~5V、0.5~4.5V、1~5V,一路电流信号采集器,兼容4~20mA,0~20mA。
12、数据存储功能:终端冻结时间间隔可以设置,可以冻结存储1000个数据,系统可远程读取RTU的历史数据。
?13、数据自报功能:终端可设置数据自动上报时间间隔,定时上报3天内的未上报的数据。
?14、蓝牙调试功能:终端内置RTU通信模块,可以使用手机APP对RTU进行配置和调试。
?15、远程升级功能:终端具有远程升级功能,通过无线网络,可以对RTU的程序进行空中升级,方便维护。
技术参数
公称通径:DN25-DN800
公称压力:1.6Mpa(特殊压力可定制)
*大允许误差:±2%
测量范围:0.001~12m/s
测量介质(电导率):〉50μs/cm
测量方向:可测双向流量
**度等级:R160**度1级,R400**度2级
介质温度:0℃~+50℃
环境温度:-20℃~+60℃
环境湿度:≤95%(相对湿度)
供电方式:3.6V/DC内置锂电池供电,连续工作时间超过5+1年
电极材料:316L不锈钢、HC、HB、钛、钽、铂/铱合金可选

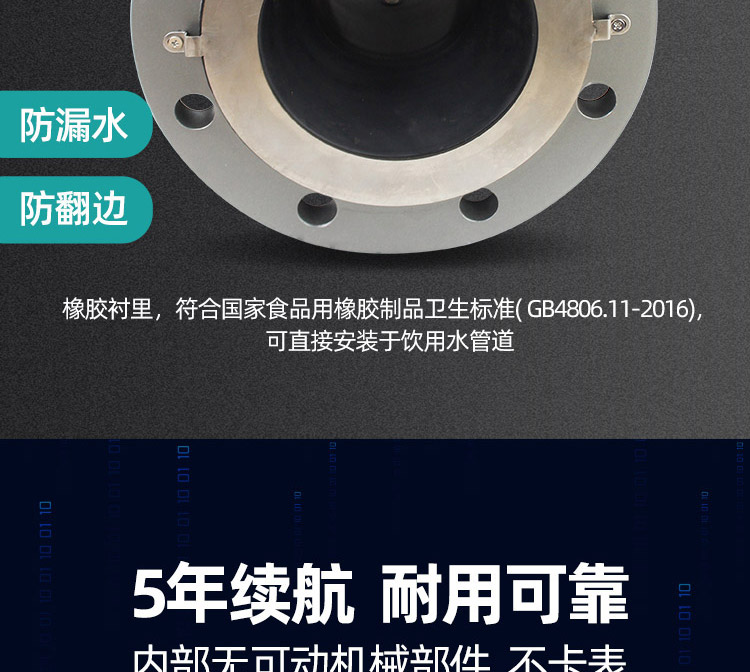

衬里材料:聚氯丁橡胶、聚氨脂橡胶、PTFE...
连接方式:法兰式
结构形式:分体型
防护等级:IP68
诊断及报警性能:Empt:传感器空管
Pls:脉冲输出频率超出设定的频率上限
AD-Hi:传感器信号大于系统AD采样的上限
Rng:当前的瞬时流量超过用户设定的流量上限
Rng-Hi:用户设的量程范围超出了系统AD采样上限
Pls-Hi:用户设的量程范围超出了脉冲输出上限
显示和控制:

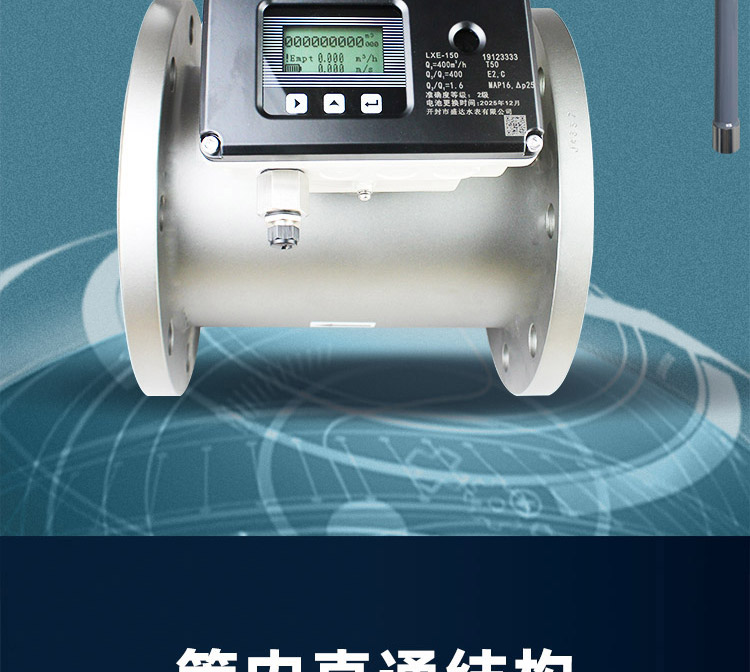

三行画面显示,第一行12位(整数加小数)累计流量显示满足用水大客户长时间使用。第二行和第三行分别是5位瞬时流量和5位瞬时流速显示,可手动调节小数位,左侧还有电池电量显示和故障诊断报警,保证仪表故障能及时发现,排除。可显示压力值。
信号输出:
无线远传:一体化NB -IOT或者外接GPRS无线背包远传输出,数据打包发送
数字信号:MODBUS -RTU串行借口,多达32个设备的站点,RS485通讯
