LXLG水平螺翼可拆式水表

干式磁传结构，保证计数器整洁，显示清晰

立即咨询

咨询电话：152-3782-8699

微信：15237828699邮箱：497343898@qq.com

产品详情

LXLG水平螺翼可拆式水表
Ø 特性：
u 干式磁传结构，保证计数器整洁，显示清晰。
u 流通能力大，压力损失小，性能曲线稳定。
u 测量机芯可更换，拆装方便。
u 采用不锈钢紧固件及环氧树脂粉末壳内外喷涂，不易生锈，延长产品使用时间。
u 测量机构通用性好，磁性连接，传动阻力小，运转灵敏可靠。
u 计数器真空密封，防冷凝雾化，可常年保持读数清晰**。

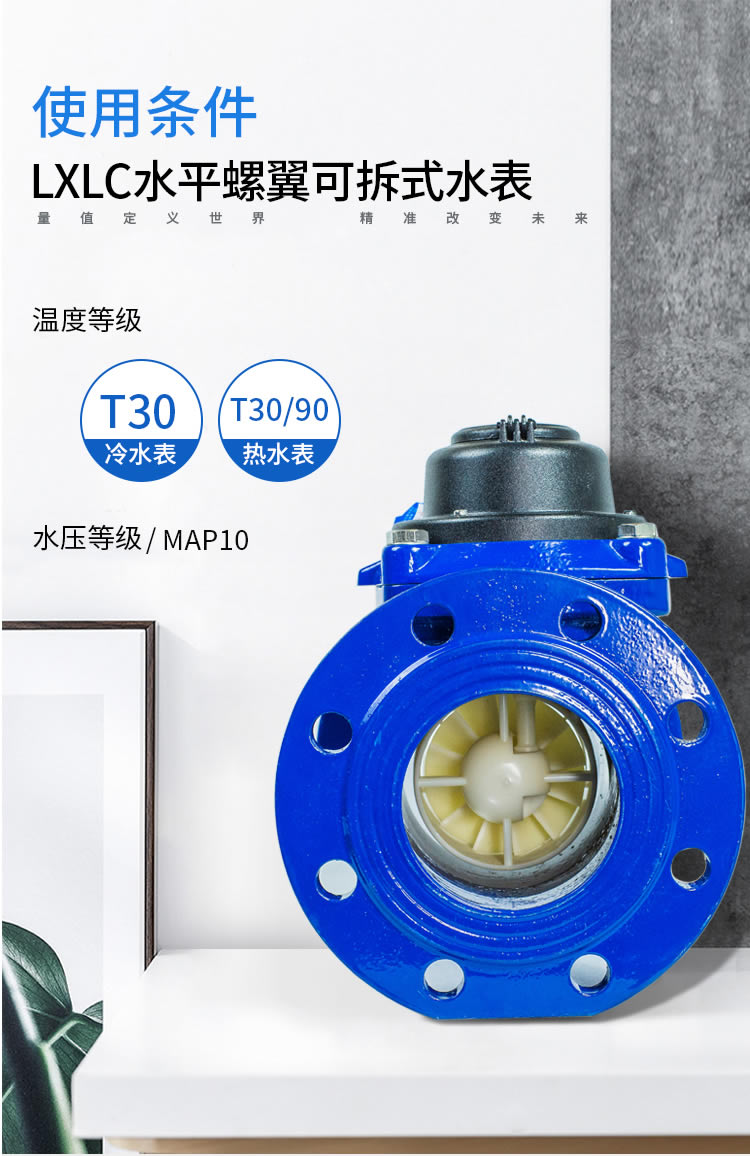

Ø 使用条件：
u 温度等级：冷水表T30，热水表 T30/90
u 水压等级：MAP10

Ø 安装方式：
u 水平安装
u 需外加滤水器。
u 水表的进水/出水口需要直管段。

Ø 主要技术参数：

公称口径（mm）	流量范围		常用流量Q3	过载流量Q4	分界流量Q2	*小流量Q1	*小读数	*大读数
公称口径（mm）	Q3/Q1	Q2/Q1	m³/h				m³
40	80	1.6	40	50	0.8	0.5	0.001	999999
50	80	1.6	40	50	0..8	0.5	0.001	999999
65	80	1.6	63	78.75	1.4	0.79	0.001	999999
80	80	1.6	100	125	2.0	1.25	0.001	999999
100	80	1.6	160	200	3.2	2.0	0.001	999999
150	80	1.6	400	500	8.0	5.0	0.001	9999999
200	80	1.6	630	800	12.6	7.88	0.001	9999999

Ø 外形尺寸及重量：

口径（mm）	长	高		连接法兰			参考重量
口径（mm）	L	H	h	法兰外径D	螺栓孔中心直径D1(MM)	连接螺栓数量	KG
40	200	198	69	150	110	4*M16	8.3
50	200	205	75	165	125	4*M16	10
65	200	218	85	185	145	4*M16	12.5
80	225	280	95	200	160	8*M16	13.6
100	250	290	105	220	180	8*M16	18.3
150	300	320	135	285	240	8*M20	28
200	350	365	162	340	295	12*M20	44.8
